Tag und Nacht

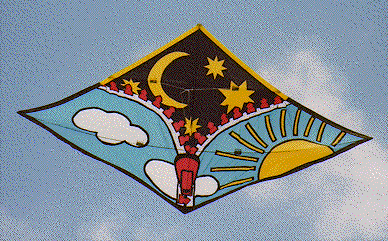

tag

Dieser Drachen ist doppelt so breit (4m) wie hoch (2m). Er wurde nach einer ursprünglichen Idee von Manfred Jakobs weiterentwickelt. Es handelt sich hier um einen Leichtwinddrachen. Auf meinen Drachen habe ich einen Reißverschluß appliziert.

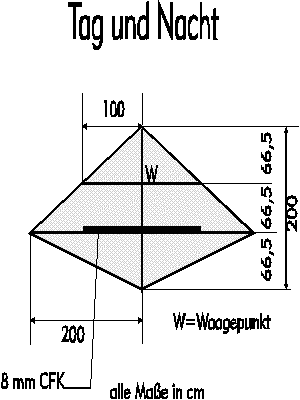

Plan

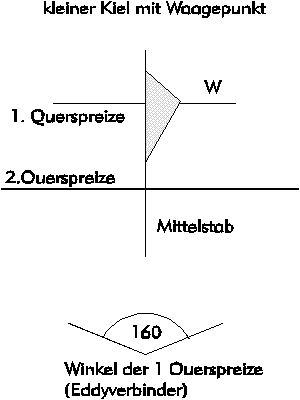

Waage

Materialliste:
4 x 100 cm CFK 6mm ø
1 x 200 cm CFK 6mm ø
1 x 200 cm CFK 8mm ø
1 Eddy-Kreuz
ca. 4m Segelmaterial
Band zur Stabbefestigung
Dacron fŸr Stabtaschen und Verstärkungen

Segel:
Die Form und Größe des Segels ergibt sich aus der Zeichnung. An allen Ecken werden Verstärkungen und Taschen zur Stabaufnahme angebracht. Zusätzlich werden die Taschen zur Stabaufnahme der ersten Querspreize aufgenäht.
Ein kleiner Kiel wird auf die Längsachse auf genäht. Eine Ecke wird verstärkt, sie bildet den Waagepunkt. Dieser Punkt liegt am Kreuzungspunkt des Längsstabes mit dem 1. Querstab.

Gestänge:
Die 1. Querspreize wird mit einem Eddy-Verbinder am Längsstab befestigt. Die 2. Querspreize wird aus 2m 8mm CFK-Stab und jeweils 1m 6mm CFK-Stäbe, die links und rechts in den dickeren Stab geschoben werden hergestellt. Das Gestänge wird mit Bändern auf der Rückseite befestigt.

Waage:
Der Drachen verfügt über eine Einpunktwaage, die alternativ durch ein Dreipunktwaage ersetzt werden kann. Durch diese Waage verringern sich die Schaukelbewegungen bei unruhigem Wind.

© 1997 Hilmar Rilling
