11.12.2006, 08:56 Uhr
koebi-lee
icon14.gif Enigma Publius - 13.05.2006, 20:51:29

802 Posts - Stammuser
Jetzt wird es allmählich Zeit die Daten zu diesem Drachen preiszugeben. Alle Daten hab ich noch nicht zusammen, diese werden aber demnächst nachgeliefert.

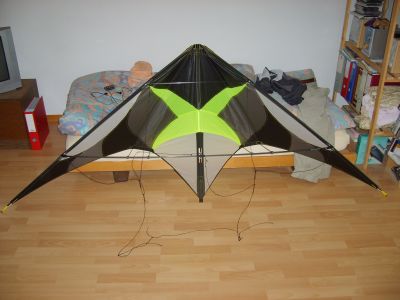

Zuerst mal ein Bild, damit man weiss um was es geht



Wie man sieht hat der Drachen (mit seinen 2.3 m Spannweite) noch kein richtiges Design (bin da nicht so der Künstler), wenn jemand eine gute Idee hat kann er sich ja mal bei mir melden.

Die Koordinaten gibt es hier.

Der pdf-Plan mit dem "offiziellen" Design gibt es unter diesem (A4) oder diesem (eine Seite) Link.

Der Umrissplan zum Ausdrucken auf A4-Blätter kann man sich mit diesem Link herunterladen.


Bestabung:
obere Querspreize (6 mm): 53.0 cm (Yoyo's gehen wie die Sau) bis 53.7 cm (allgemein ruhiger)
untere Querspreize (P300): 76 cm
innerer Standoff (3 mm): 24.5
äusserer Standoff (3 mm): 25.5
=> Längenangabe der Standoffs entspricht dem Abstand zwischen untere Querspreize bis Segel (s. Bild )
Leitkante (6 mm oder P200): ca. 145 cm (Mindestmass)
Kiel (6 mm): ca. 86 cm (Mindestmass)


Waage:
s.a. Abbildung
oben: 56.5 cm
aussen: 56.5 cm
innen: 66 cm
Turbo: 9 cm
Yoyo-Länge: 45 cm
Yoyo-Breite: 84 cm
Bei der Verwendung von Yoyo-Stoppern an der Leitkante kann auf die Yoyo-Leine verzichtet werden (!!!Yoyo-Stopper bisher nicht getestet!!!)
Fangschenkel: 27 cm bei 35 cm (oben) und 37 cm (innen)
Angaben von Fangschenkel nur ca. evtl. selber anpassen.

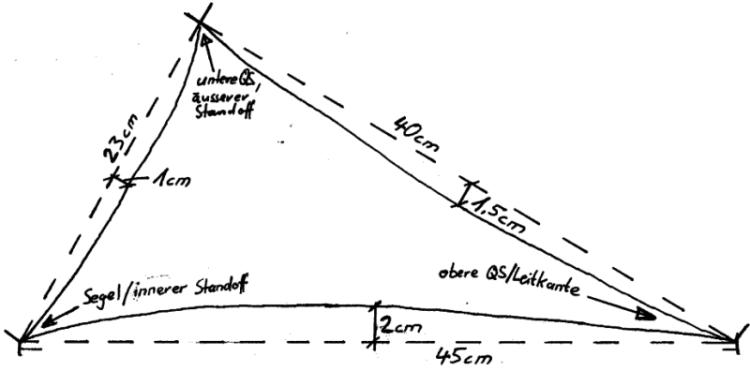

Zusatzsegel (Abbildung)
Dieses wird nicht zwingend benötigt, erhöht jedoch die Flugstabilität (und hat noch ein paar weitere Eigenschaften am Drachen verändert).
Das Segel besteht aus einem Dreieck mit den Kantenlängen 45 cm, 40 cm und 23 cm.
Um ein Flattern zu minimieren werden die Kanten in einem Bogenschnitt versehen. Die Einschnitttiefe bei Kantenmitte beträgt 2 cm, 1.5 cm und 1 cm.
Das Segel wird bündig am Verbindungspunkt untere Querspreize/äusserer Standoff befestigt. Danach das Zusatzsegel am Verbindungspunkt obere Querspreize/Leitkante und Segel/innerer Standoff so anbringen (mittels Schnüren), dass das Zusatzsegel im aufgebauten Zustand gespannt ist. Es darf nicht zuviel gespannt werden, da sonst die Drachengeometrie verändert werden kann (Verbiegen der Leitkante).


Und jetzt geht's ab an den Basteltisch, aber verwendet den Plan bitte nur für den privaten Eigenverbrauch (wenn jemand wirklich was damit verdienen will soll er sich doch vorgängig mit mir melden, bin da nicht so engstierig).

Gruss
koebi-lee


Mod edit: Bild in die Bildergalerie geladen und hier eingefügt.
- Editiert von Achim X am 13.05.2006, 22:22 -
- Editiert von koebi-lee am 14.05.2006, 10:25 -
- Editiert von koebi-lee am 14.05.2006, 10:27 -
- Editiert von koebi-lee am 19.05.2006, 16:05 -
- Editiert von koebi-lee am 12.07.2006, 10:36 -
- Editiert von koebi-lee am 29.07.2006, 14:20 -
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
Mojo
icon01.gif Enigma Publius - 13.05.2006, 21:37:02

1316 Posts - Poweruser
Ich kann kein Bild sehen!
Gruß
Jan

Mojo - Kostverächter!
maxxernst
icon01.gif Enigma Publius - 13.05.2006, 21:41:59

1401 Posts - Poweruser
I a net!
We are all slaves to the wind... but at least we can choose our chains!

Willi
markusm
icon01.gif Enigma Publius - 13.05.2006, 22:03:15

1867 Posts - Poweruser
vorhin wars noch da....
...nu is wech
Der Horizont vieler Menschen ist ein Kreis mit dem Radius Null - und das nennen sie dann ihren Standpunkt. (Albert Einstein)...............................................grüsse aus dem pott - markus
Achim X
icon01.gif Enigma Publius - 13.05.2006, 22:13:13

5412 Posts - Earl of Board
Moderator
das Transferlimit ist überschritten:

Zitat:
Sorry, this GeoCities site is currently unavailable.

The GeoCities web site you were trying to view has temporarily exceeded its data transfer limit. Please try again later.


Lade das Bild doch in die Galerie hoch
Gruß
Achim

es gibt Dinge, die kannste nicht erklären...
Achim X
icon01.gif Enigma Publius - 13.05.2006, 22:23:36

5412 Posts - Earl of Board
Moderator
Ich habs mal geändert. Nun sollte es zu sehen sein.
Gruß
Achim

es gibt Dinge, die kannste nicht erklären...
Nick
icon01.gif Enigma Publius - 13.05.2006, 22:44:44

1094 Posts - Poweruser
Es ist zu sehen. Ich finde das Ziegelsteinmuster bei diesem "No Color" Drachen echt klasse und so auf dem Bild macht er einen sehr harmonischen Eindruck.
Meine Meinung steht fest. Also verwirre mich nicht mit Tatsachen!
Achim X
icon01.gif Enigma Publius - 13.05.2006, 22:55:26

5412 Posts - Earl of Board
Moderator
Die Zusatzsegel sind aber interessant, was bringen die?
Gruß
Achim

es gibt Dinge, die kannste nicht erklären...
koebi-lee
icon01.gif Enigma Publius - 13.05.2006, 23:48:36

802 Posts - Stammuser
@Achim
Danke für's Bildumladen


Das Ziegelsteinmuster kann und will ich keinem zumuten beim Nachbau (ist 'ne Mordsarbeit).

Das Zusatzsegel bringt vor allem mehr Präzision mit sich (ohne ist es ein ziemlicher Wabbeldrachen, mit fliegt er doch schon viel anständiger). Allgemein gehen Flic-Flac's und Yoyo's einfacher (weniger platzraubend) mit dem Zusatzsegel. Im oberen Windbereich gehen allgemein Tricks einfacher.
Nachteile von dem Ding:
Im unteren Windbereich wird der Drachen schlechter (er braucht einfach mehr Wind durch das Zusatzgewicht des Segels, welches keinen eigentlichen Auftrieb leistet).
Ein weiteres Problem mit dem Segel ist: Drachen im Yoyo und dann weiterfliegen (bei stärkerem Wind). Da sich die 6 mm Leitkante dann ziemlich durchbiegt, verliert das Zusatzsegel seine Spannung, flattert umher und stört das Flugverhalten.

So, und jetzt geht's ab in den Muttertag...

Gruss
koebi-lee

ps. das hab ich noch voll vergessen:
Der Drachen entstand zuerst eigentlich als eine Art Weiterentwicklung des Asmaras (danke Skyforce). Mit der Zeit änderten sich jedoch etliche Sachen (v.a. auch der Segelschnitt) so dass ich heute sagen kann, dass es sich nicht mehr um einen eigentlichen Asmara handelt, sondern um einen "neuen" Drachen. Wer die 2 Drachen jedoch genau vergleicht, wird doch wohl noch einige Ähnlichkeiten feststellen.
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
Querspreize
icon01.gif Enigma Publius - 15.05.2006, 00:19:44

528 Posts - Stammuser
@Knoebi
Wäre der Asmara ein Open Source Project, wäre der Enigma Publius dann also ein fork... Skyforce und Du, redet Ihr noch miteinander, oder betreibst Du jetzt unverhohlen Blasphemie?
Gut dass ich keine Nähmaschine habe, sonst müsste ich jetzt beide bauen und fliegen, um zu entscheiden, welchen ich lieber mag...
Knoebi, Du markierst damit einen Wendepunkt in der jungen Geschichte der offenen Baupläne - spannend.

Viele liebe Grüße
Michael
KaRPe-diem (MH)
icon01.gif Enigma Publius - 15.05.2006, 01:10:09

608 Posts - Stammuser
Zitat:
ps. das hab ich noch voll vergessen:
Der Drachen entstand zuerst eigentlich als eine Art Weiterentwicklung des Asmaras (danke Skyforce). Mit der Zeit änderten sich jedoch etliche Sachen (v.a. auch der Segelschnitt) so dass ich heute sagen kann, dass es sich nicht mehr um einen eigentlichen Asmara handelt, sondern um einen "neuen" Drachen. Wer die 2 Drachen jedoch genau vergleicht, wird doch wohl noch einige Ähnlichkeiten feststellen.
....schön, dass mal jemand offen zugibt, was seine Inspiration war und nicht das ganze Konzept als seine Idee ausgibt!!!
Meinen höchsten Respekt vor deiner Ehrlickeit

Mach doch mal bitte ein schöneres Video und wenn du die Möglickeit hast, bei demselbenm Wind einmal mit und einmal ohne Vorsegel, denn das würde mich wirklich interessieren......

...naja, und wenn möglich vor einer schwarzen Wand geflogen

Greetz
Kay René
koebi-lee
icon01.gif Enigma Publius - 15.05.2006, 08:11:56

802 Posts - Stammuser
Zitat:
Skyforce und Du, redet Ihr noch miteinander, oder betreibst Du jetzt unverhohlen Blasphemie?

Ich hoffe schon dass er noch mit mir spricht... Wir machen ja beide keine Geschäfte mit den Drachen

Und dass der Drachen als Ursprung den Asmara hat, kann man getrost zugeben, alles andere wär ja gelogen. Denn eigentlich bin ich ein schlechter Drachenentwickler (Drachen von Grund auf entwickeln), mir liegt eher das Drachenverbessern am Herzen (bestehende Drachen abändern). Genau das hab ich hier auch gemacht, nur eben so stark, dass es doch frappante Unterschiede gibt.

Zitat:
und wenn möglich vor einer schwarzen Wand geflogen

Ich werde es versuchen (aus Fehlern lernt man obwohl ich auch schon dunkle Drachen vor dunklem Hintergrund gefilmt habe, das waren auch geniale Aufnahmen).

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
Goldfisch
icon01.gif Enigma Publius - 15.05.2006, 10:13:53

279 Posts - Geselle
@koebi-lee
Mal ne Frage:
Warum soll ich nen Asmara bauen oder nen Enigma Publius?

Was macht der Enigma anders - besser und auch schlechter oder weniger gut wie der Asmara?

Ich weiß, ist alles relativ aber du kannst ja bestimmt was dazu sagen
Grüße Michael
koebi-lee
icon01.gif Enigma Publius - 15.05.2006, 12:23:20

802 Posts - Stammuser
Eine sehr gute Frage, die ich kaum beantworten kann, da es wirklich sehr relativ ist.

Der Enigma Publius ist mit der Zeit sehr stark auf MEINE Bedürfnisse abgestimmt worden, da ich in erster Linie einen Drachen für MICH bauen wollte. Ob nun jemand anders besser mit dem Asmara oder dem Enigma Publius sich anfreunden kann ist dann eben genau dieses "jeder Pilot bevorzugt einen anderen Stil von Drachen".

Ziel war es für mich, einen Drachen zu bauen, der ein wenig ruhiger (präziser) ist als der Asmara, es sollte aber immer noch ein (Spass-)Zappeldrachen bleiben und kein Präzisions-/Teamdrachen werden.
Ich glaub dieses Ziel hab ich erreicht, für mich fühlt sich der Enigma Publius (auch ohne Zusatzsegel) viel ruhiger an.
Was zudem positiv überrascht hat, war die Leichtwindfähigkeit des Enigma Publius. Bei wenig Wind macht mir der Enigma Publius (am besten ohne Zusatzsegel) deutlich mehr Spass als ein Asmara.

Es gibt natürlich auch Sachen, welche der Asmara deutlich besser kann:
Grösster Unterschied sind Flic-Flacs und Yoyo's, die macht der Asmara deutlich besser. Mit dem Enigma Publius schaff ich auch mit ca. 10gr. Zusatzgewicht am Kielende kaum ein 1-Schritt-Yoyo, was beim Asmara doch locker geht.
Und auch die Flic-Flacs brauchen z.T. deutlich Höhe beim Auslösen (mehr dazu wenn ich vielleicht mal ein Video mache).
Mich persönlich stört dies jedoch nicht allzuviel, da ich nicht so der wilde Yoyo-Pilot bin (eben auch hier, der Drachen wurde auf MEINE Bedürfnisse hin gebaut).

Allgemein muss man sich an beide Drachen ein wenig gewöhnen (ich hab auch immer meine Angewöhnungszeit wenn ich von einem Drachen zum anderen wechsle).

Schlussendlich muss ich sagen, dass ich nun nicht immer den Enigma Publius bevorzuge. Das ist wohl wie bei (fast) allen Piloten. Einmal will ich es ein bisschen ruhiger, dann kommt halt der Enigma Publius oder Nazko dran, dann gibt es Tage, da muss ich einfach einen Asmara fliegen, und dann gibt es Tage, da will ich weder noch, da muss es ein Virus, Aztec 2000, Axis Mutatis, Minigem, L2,... sein.

Auch hier gilt halt der gleiche Spruch wie sonst auch beim Drachenfliegen:
Testfliegen wäre die beste Möglichkeit, nur ist das bei den Eigenbauten so eine Sache, die gibts ja nicht in jedem zweiten Laden zum Testfliegen, und auch die Auflagen sind meistens geringer.

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
Goldfisch
icon01.gif Enigma Publius - 15.05.2006, 13:29:50

279 Posts - Geselle
Danke für die ausführliche Info! Kompliment!
Mal schaun was das nächste Projekt für hässliche Regentage wird

Mittlerweile warte ich schon seit 2 Wochen auf die Stäbe für meinen Virus, bin mal gespannt wie mir so ein Zappelding zusagen wird
Grüße Michael
Antikeloides
icon01.gif Enigma Publius - 15.05.2006, 15:38:48

104 Posts - Lehrling
Hoi koebi-lee....

cooles teil.....

ich hoffe ich kann das Teil mal in Natura betrachten

Greetz...
Michel
www.ROOS.tv

www.FOTOPICS.ch
koebi-lee
icon01.gif Enigma Publius - 15.05.2006, 16:21:37

802 Posts - Stammuser
Zitat:
ich hoffe ich kann das Teil mal in Natura betrachten

Ich denke da eher an "selber mal fliegen" null Problemo, wann immer du willst.

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
Antikeloides
icon01.gif Enigma Publius - 16.05.2006, 13:59:42

104 Posts - Lehrling
Zitat:
Ich denke da eher an "selber mal fliegen"

...dann wissen wir auch ob er Anfänger tauglich ist...

wird sich bestimmt etwas ergeben, obschon ich dieses Jahr einiges zu tun habe (wir ziehen um )

Greetz...
Michel
www.ROOS.tv

www.FOTOPICS.ch
koebi-lee
icon01.gif Enigma Publius - 17.05.2006, 12:30:27

802 Posts - Stammuser
Zitat:
wir ziehen um
Hoffentlich nicht ans andere Ende vom Kontinent Das gibt natürlich einiges zu tun; na gut, bei mir wär es wohl wieder einfacher: in einer Hand die Drachentasche, in der anderen die Nähmaschine und im Rucksack noch ein paar Kleider => bereit zum wegziehen.

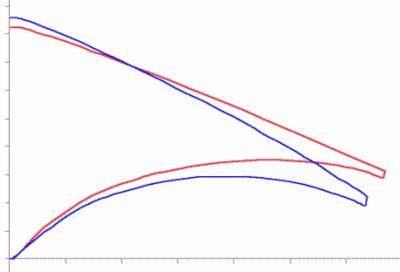

Nochmals zurück bezüglich Asmara - Enigma Publius: auf diesem Bild ist:
rot: Segelschnitt Asmara
blau: Segelschnitt Enigma Publius

jetzt kann jeder selber schauen, wieviel Ähnlichkeiten es da noch gibt, oder eben nicht mehr gibt.

Und falls der Segelschnitt vom Enigma Publius irgend einem anderen bereits erhältlichen Drachen sehr ähnlich ist (was ich fast vermute mit der Anzahl erhältlicher Drachen), so ist das wirklich reiner Zufall.

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
BallaFarma
icon01.gif Enigma Publius - 19.05.2006, 14:51:56

957 Posts - Stammuser
Die Silouetten sind sich so "ähnlich" wie der Virus und der Nazko aus dem Nazkothread. Also kannst gerne von einer Eigenentwicklung sprechen.
Gruß Hybridoph, äh Christoph

koebi-lee
icon01.gif Enigma Publius - 19.05.2006, 23:52:22

802 Posts - Stammuser
...und die erste 1:1 Silouette gibt es jetzt auch als *.pdf-Plan (s.1.Post), aber immer noch ohne Design Werde mir diesbezüglich vielleicht noch was ausdenken

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
datenland
icon01.gif Enigma Publius - 20.05.2006, 00:24:42

1407 Posts - Poweruser
*Sponsor 2006*
Von dem her was ich so bisher verglichen habe, sind diese beiden Umrisse ziemlich weit voneinander entfernt. Ist das richtig, das Dein Drachen einen wesentlich tieferen Bauch hat?
Erik
"Kann ich bitte Deine Kekse haben?"
koebi-lee
icon01.gif Enigma Publius - 20.05.2006, 11:53:47

802 Posts - Stammuser
Tieferen Bauch?
Also die Standoffs sind bei meinem klar kleiner, aber im Schleppkantenbereich hab ich mehr Segelfläche drin (ergibt sich fast automatisch wenn man den Nasenwinkel ein bisschen kleiner macht). Das ist dann wieder positiv fürs Fliegen bei wenig Wind.

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
koebi-lee
icon01.gif Enigma Publius - 29.05.2006, 08:15:29

802 Posts - Stammuser
Nach den Kurzferien wird es Zeit dass ihr mal ein Kurzvideo (Nr.2) des Drachens zu sehen kriegt (Video Nr.1 erspar ich euch jetzt ).
Wie immer recht einfach gehalten und auf rapidshare.

Gruss
koebi-lee

ca. 4.3 Mb, 1 min, *.avi
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
BallaFarma
icon01.gif Enigma Publius - 29.05.2006, 15:50:42

957 Posts - Stammuser
Das sieht so locker und leicht geflogen in dem Video aus, dass es schon fast unverschämt ist. Ich hoffe, da kommt noch mehr Material von Dir.


Gruß Hybridoph, äh Christoph

koebi-lee
icon01.gif Enigma Publius - 29.05.2006, 17:03:56

802 Posts - Stammuser
Zitat:
Das sieht so locker und leicht geflogen in dem Video aus

Kein Problem, wenn man den richtigen Drachen hat Im Ernst: das war seit langem (mehrere Wochen) der erste Tag, an dem ich einigermassen "normalen" Flugwind hatte, sonst war immer Nullwind oder gleich Sturm.
Und ja, ich hab an dem Tag noch ein bisschen mehr zusammengefilmt; die Zusammenfassung davon sollte demnächst kommen

Gruss
koebi-lee

ps. Momentan hab ich kurze Pause mit Enigma Publius Fliegen hab gedacht, wenn schon keine Wiesen gemäht sind, kann ich ja auf einer Asphaltpiste fliegen gehen. Ist definitiv nicht gut für die Endkappen, das Segel und die Waageschnüre
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
BallaFarma
icon01.gif Enigma Publius - 29.05.2006, 17:08:35

957 Posts - Stammuser

Gruß Hybridoph, äh Christoph

koebi-lee
icon01.gif Enigma Publius - 30.05.2006, 16:40:56

802 Posts - Stammuser
Das (vorerst) letzte Video gibt es hier (fast 4 Minuten aus dem Leben eines Enigma Publius). Grösse des *.avi-Files ist 17.2 Mb und zu finden wiederum auf rapidshare.

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
mr.pepse
icon01.gif Enigma Publius - 30.05.2006, 16:49:27

Gast
Off TopicThomas, wieso machst du die Videos immer so klein? Leider leidet die Qualität sehr bei diesen kleinen Dateien. Wie wäre es mit einer High-Quality-DSL-Flat-Version deiner Videos?
koebi-lee
icon01.gif Enigma Publius - 31.05.2006, 08:11:36

802 Posts - Stammuser
Off Topic
Zitat:
wieso machst du die Videos immer so klein

Um zu sehen, wie der Drachen so in etwa fliegt reicht mir ein solches Video. Meine Videos sind nicht gemacht um sie zig-fach anzusehen weil sie schön wären (ist jedenfalls meine Devise), sondern immer mehr etwas im Stil von "mal anschauen, und dann hat man es gesehen". Aber wer will kann die Videos schon mit mehr Megas erhalten

Noch was wie ich die Videos mach:
Stativ aufstellen, Fotokamera drauf (ja genau, FOTO-Kamera), Filmen, zu Hause die halbwegs brauchbaren Szenen zusammenschneiden (ohne Texteinblendungen oder spezielle Schnitttechniken (braucht alles noch mehr Zeit zum Erstellen und ich bin wirklich kein Kenner und Könner in Videobearbeitung), keine Musik hinterlegen (bräuchte nochmals mehr Zeit und gibt weniger Ärger).


Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
koebi-lee
icon01.gif Enigma Publius - 20.06.2006, 12:46:43

802 Posts - Stammuser
Der Drachen wurde halbwegs repariert und dann gleich einen Härtetest unterzogen. Das Video auf rapdishare zeigt den Drachen bei Starkwind; was bei mir leider die Trickfreudigkeit stark in den Hintergrund drängen lässt (das meine Warnung, ist also nicht ein Wahnsinnsvideo). In dem Sinne: ein 30 Mb grosses *.wmv-File für 4 min Starkwindflug.

Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
koebi-lee
icon01.gif Enigma Publius - 13.07.2006, 14:32:05

802 Posts - Stammuser
Und so sieht der Drachen mit dem „offiziellen“ Design ohne Vorsegel aber mit P200-Stäben in der Leitkante aus (für Pläne s.a. erster Post).



Vor allem hoffe ich jetzt auf eine Woche schönen Wind, damit ich den Drachen in dieser Art während meinen F E R I E N richtig geniessen kann.


Gruss
koebi-lee
"Perhaps I can be your guide, but I will not solve the enigma for you." E.P. 11.6.1994
Idee, Design und Konzept © 2001-2006 www.drachenforum.net
