Aufbaubild
Zur Verdeutlichung sind hier nur drei Grundzellen verwendet worden. Der Aufbau beginnt an der Flugkante, hier mit zwei Verbinder und zwei geschlitzten Endkappen.
Die Kreuze zeigen immer nach unten, in Flugrichtung. Die erste Verbinderreihe sitzt auf dem "V" und die Stäbe sind paralell zur Flugrichtung gesteckt.

In der zweite Reihe ist das "V" paralell zur Flugrichtung und die Stäbe zeigen rechtwinkelig zur Flugrichtung nach oben.

Die dritte Reihe wird wie die erste und die vierte Reihe wie die zweite zusammengesteckt.

In der ersten Reihe werden nun die ersten drei Segel eingehängt. Dies dient der Stabilisierung der ersten zusammengefügten Stangen und Verbinder. Außerdem sieht man gut, wie es weiter geht.

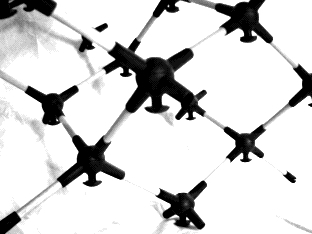

detailbild ein Detailbild der Verbinder. Gut zu sehen die Kreuze für die Spanngummis.
