Fabriquer un cerf-volant

Le quadrilètre

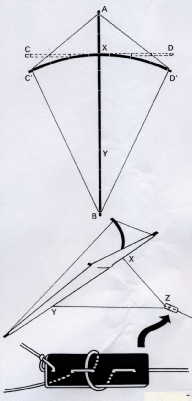

Proportions du cerf-volant :

AB = 10
     AX = 2
     XY = 5
     YB = 3
CB = 7
     CX = 3,5
     XD = 3,5

XB = 8
BC' = 8
BD' = 8
AC' = AD'

Après l'assemblage des deux membrures par un brelage, on tend CD en arc de  cercle, à l'aide des cordages BC' et BD'. Leur prolongement s'attachera en A. Vu la forme incurvée de la carcasse, la voilure doit être taillée en deux parties, de façon à poser séparément l'arrière et l'avant du cerf-volant.

On fixe d'abord BC' XD', dont le côté C'XD' a été taillé en arc de cercle.On complète ensuite la voilure AC' XD' que l'on ajuste.
Les dimensions de la bride d'attache sont les suivantes : XZ = 4.
YZ varie selon la force du vent, ce qui nécessite l'adjonction d'une plaquette de réglage.

MATERIEL
papier (de préférence du papier Japon)
baguettes de bambou
petite plaquette de bois
fil (pour la ligne et le tendeur)

Petits "pense-bêtes" utiles à la fabrication d'un cerf-volant :
