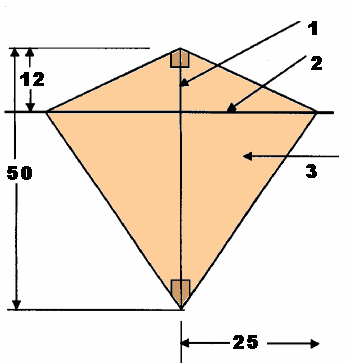

Bauanleitung Eddy-Kette |
  |
| 1 Längsholm aus 5 mm Holz oder 3 mm Glasfiber. |
| 2 Verbindungsschnur zu den anderen Drachen am besten 1,5 bis 2 mm Kevlar. |
| 3 Spinnakertuch. |
| Abstand zum nächsten Drachen etwa 3/4 der Breite. Schwanz aus 3-4 Streifen Spinnakertuch 3 cm breit ca. 1 Meter lang. Rundes Loch mit einem Lötkolben einbrennen, Längsholm durchstecken. |
| Beide Enden der
Kette quer zum Wind befestigen. Ab 3 Drachen ist die Kette flugfähig, 60
Drachen oder mehr sind keine Seltenheit. Fliegt von leichter Brise bis
frischer Brise.
Zeichnung und Text Helmut Gubisch |
|
|
Bauplan Windturbine Durchmesser ca. 2,7 Meter |
  |
| Zeichnung nicht
maßstabsgerecht, Maßangaben in mm a = 190, b = 185, c = 925, d = 98, e =
10, Winkel a/c 110 Grad. 48 Teile nach Bild A zuschneiden, am
besten eine Schablone anfertigen. Alle Teile nach Bild B mit einer
einfachen Naht 5mm überlappend zusammennähen. Dabei ist zu beachten, dass
die Naht 10 cm vor der Oberkante des linken Teiles endet (g). So entsteht
die Windschlaufe. 3cm Dacron mittig knicken und Vorderkanten von Teil A
(190 mm) bis Anschlag in die Dacrontasche schieben, so alle 48 Teile
fortlaufend am unteren Ende festnähen. Mit dem Lötkolben jeweils ein Loch
in das Dacron brennen, siehe Bild C (f). 48 Schnüre mit ca. 4,50 Meter
Länge und Schlaufen an den Enden herstellen. Die Schlaufen durch die
Löcher im Dacron befestigen. Die anderen Enden (48) an einem kräftigen
Wirbel befestigen (Bild D). Gegenseitige Laufrichtung erreicht man, wenn
man die Teile in Bild B Spiegelbildlich zusammen näht.
Zeichnung und Text Helmut Gubisch |
|
nach fang den wind Nr. 25 |
|
Achtung!! Die
Turbine entwickelt ab 4 Windstärken enorme
Zugkräfte. |
nach dragesnoren
26/96
