Material necesario
Herramientas necesarias
Construcción de la cometa
Preparación de la vela:
Lo primero que tenemos que hacer es la preparación de los patrones para esto usaremos la cartulina e iremos recortando los patrones según muestra la figura nº 1.
A continuación cortaremos en tiras de 13,5 x 104, las telas de color verde y
de azul, nos saldrán 4 tiras verdes y 4 azules. Una vez realizado esto, uniremos
con la máquina de coser en zig zag alternativamente una tira verde y una azul
hasta completar un total de 5 tiras (3 verdes y 2 azules) dejando medio cm. de
unión en cada tela. Después haremos lo mismo con las 3 tiras de tela que nos han
sobrado uniendo una azul, una verde y la ultima azul.
Una vez realizado esto

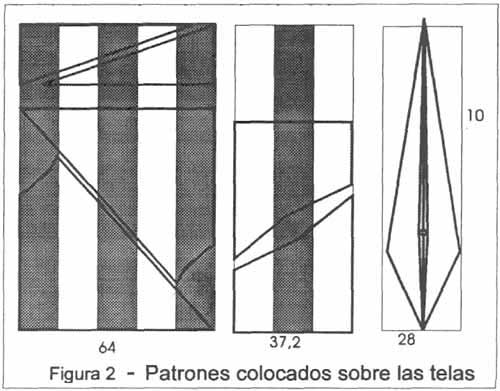

colocaremos los patrones encima de las telas y marcaremos con el rotulador el
contorno del patrón, esto nos servirá mas adelante como guía para la máquina de
coser, (fijaros en la figura 2) al cortar las telas, OjO, dejar siempre medio
centímetro por cada lado del patrón para las posibles costuras o dobleces. Como
habréis observado esta cometa está pensada para desperdiciar el mínimo de tela y
como os imagináis la tela negra que nos sobra es para realizar la quilla.
Montaje de la vela:
Ya tenemos todas las partes de la vela, vamos a unirlas tal y como nos muestra la figura 3.
Uniremos primero las telas laterales ya continuación las uniremos a la
quilla.
La cinta de dacrón tendremos que dividirla. Haremos dos tiras de 160
cm. y lo que nos sobre lo utilizaremos para hacer los refuerzos. Antes de coser
la cinta doblamos el extremo inferior un centímetro, le daremos un mejor
acabado. Unimos la cinta como muestra la figura 3, esto lo podremos hacer con
una costura normal (una puntada de 2,5 mm), a continuación habrá que cerrar el
extremo superior, para que no se salga la varilla de fibra de carbono que
introduciremos en el interior.
Los refuerzos de los tensores son dos pequeños
triángulos de unos dos cm. de lado sacados de la cinta de dacrón, los pegaremos
(pegamento Brico-Ceys) a unos 89 cm del extremo y posteriormente les daremos
unas puntadas.
El refuerzo central será del mismo material y cortaremos dos
cuadrados de 6 cm. de lado y los pegaremos uno por el derecho y otro por el
revés a una altura de 33 cm para que el centro del refuerzo nos quede a 38 cm
del extremo inferior. A la hora de coser este refuerzo hay que tener en cuenta
que tiene que pasar interiormente una varilla de 6 mm. por lo tanto respetar el
centro de la quilla y dejar sin costuras al menos 8 mm.
El refuerzo inferior
se compone también de dos cuadrados de 4 cm. de lado pegarlos y coserlos en el
extremo inferior central.
La nariz o refuerzo superior habrá que coserla
teniendo cuidado de que las costuras dejen espacio a las tres varillas que
llegan hasta este extremo. Una vez cosida tendremos que recortar con el soldador
el sobrante del refuerzo.
Toda la vela en su parte inferior habrá que
reforzarla, doblándole el medio centímetro que hemos dejado de margen y
cosiéndola con un zig zag.
Cortaremos con el soldador los orificios en el
dacrón (ver última Figura), también cortaremos en el refuerzo central un círculo
de 1,5 cm de diámetro. Por ultimo pondremos los ojales, para los tensores de 3
mm, y para las gomas que tensarán todos los extremos inferiores.
Montaje del esqueleto:

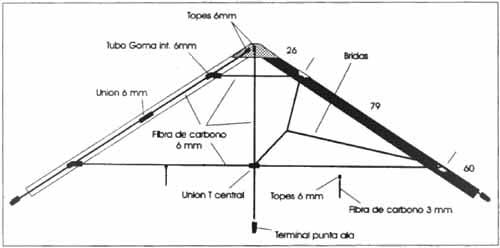

Para montar el esqueleto mirar la última figura en la cual veremos donde van
situadas todas las piezas.
Cortar tres varillas de fibra de carbono de 160 cm
por la mitad, o sea a 80 cm., cuatro de estas varillas serán para los laterales
en los cuales tendremos que pegar la unión de aluminio interior 6 mm. en dos de
las varillas con un poco de LOGTITE, ya continuación montar los tubos de goma
los topes y los terminales punta de ala. Cortar la última varilla de 160 cm. en
dos partes una de 104 cm. y otra de 51 cm., la de 104 cm. junto con las dos que
nos sobraron de 80 cm. serán para la cruceta central y estarán unidas la unión
tipo T , la de 51 cm. será para el tensor superior.
Cortar la varilla de 50
cm. en dos de 25 cm serán para los tensores inferiores.
Bridas:
Por último colocar las bridas, las medidas para su confección son:
Brida
superior 49 cm
Brida central 57 cm.
Brida inferior 57 cm.
Las bridas
superior y central se realizan con el mismo cabo para permitir el ajuste al tipo
de viento.
Felices Vuelos
|
