Le Quartz

Format de page pour impression A4

1. Intro :

Développé pour la précision : fluidité, vitesse régulière, traction, angle précis, trajectoire parfaite.

En free, il passe pratiquement tout sauf les yofade, crazy qui sont eux un peu plus difficile. Les yoyos demande un peu de doigté.

2. Panneautages :

Deux panneautages proposés :

Rectiligne :

Courbe :

-> Voici son coloriseur <-

3. Structure :

->Plus grand <-

Sa structure est entièrement en 6mm et les vergues en Icone blanc. 5PT faisant bien l'affaire aussi.

- Top-Cross : 49,5 cm ou si des petits apa 48,5 cm
- Spine :
- Vergues : 72 cm
- Stand-off int. : 25,5 cm ( mesure entre voile et barre )
-Stand-off ext. : 26 cm ( mesure entre voile et barre )

4. Bridages :

Deux bridages proposés :

Précision :

Free :

Incidence : 49 cm
Extérieur : 48 cm
Intérieur : 62 cm
Turbo : 10 cm

Incidence : 48 cm
Extérieur : 45,5 cm
Intérieur : 62 cm
Turbo : 8 cm

Petite bride pour la quille 24 cm +- du haut28 et 30 du centre

5. Voile / Plan :

! Format du plan : 1300 x 850 mm !

P.s. : Avec des programmes comme Illustrator ou Autocad, il est possible d'imprimer sur n'importe quel format de papier, ses programmes se chargeront de répartir suivant le format de papier disponible.

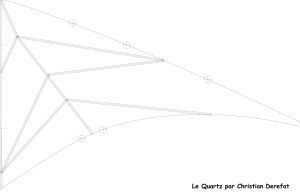

Panneautage 1

Panneautage 2

Adobe Illustrator :

Autocad :

Acrobat Reader :

Image JPG :

Coordonnées sous Excell :
Voici comment j'ai procédé : Dessin de la voile droite, axe Y en négatif (vers le bas)

6. Détail :

Pour le lest :
- couper la spine de 5cm
- remplacer le morceau par un barre de 6mm en métal (+-12 gram).
- un manchon de 10 cm en skychart recouvre le tout .C'est le bouchon de la spine qui retiens le manchon

7. Coordonnées :

horizontale	verticale		verticale
0	18,5		53,5	78,9
	renfort top cross		croix
2,8	0
	nez
5	0,6		75,5
10	2,1		72,3
15	3,8		69
20	5,6		65,8
25	7,5		62,7
30	9,3		59,8
35	11,3		57,2
40	13,2		55
45	15,3		53,2
50	17,3		51,7
55	19,4		50,5
60	21,4		49,5
65	23,5		48,7
70	25,7		48,2
75	27,8		47,8
80	30		47,6
85	32,3		47,5
90	34,5		47,7
95	36,8		47,9
100	39,1		48,3
105	41,4		48,9
110	43,7		49,6
115	46		50,5
120	48,3		51,5
124,4	52,5
125	50,6
30	9,3	apa haut	axe
86,5	33	apa bas	axe
52,8	18,5	stop yoyo
34	57,6	stand off	Int
43	53,9	stand off	ext

Le Quartz, Christian Derefat
