trick tac

Oversat med tilladelse fra konstruktøren Ronald Kruger

Orginal teksten findes her

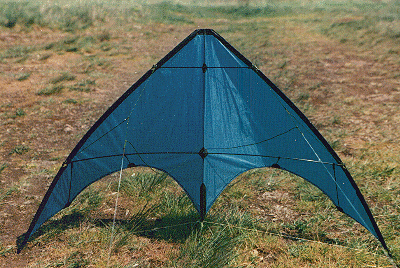

Trick Tac er en lille ingen vind og indendørs drage, som Ronald Kruger konstruerede sidste år. Dragen kan alle tricks, som f.eks.; excellent slides, flat axels, leading edge starts... .
Med meget lidt vind er dragen hurtig, Pas på hvis det blæser op, så pak den sammen!
Trick Tac er nem og billig at bygge. Prøv den!

Jeg vil give dig en step-by-step instruktion, men jeg vil anbefale dig at læse hele vejledningen igennem før du går igang. Alle mål er i millimeter.

Materialer:

• 2 masive kulfiber stænger 640mm OD 2mm for sidepinde (kort dem af efter du har lavet sejlet)
• 1 masiv kulfiber stang 626mm OD 2mm for nederste spredere
• 1 masiv kulfiber stang 220mm OD 2mm for øverste spreder
• 1 masiv kulfiber stang 416mm OD 2mm for ryggrad
• 2 masive kulfiber stænger 97.5mm OD 1.3mm for de inderste stand off.
• 2 masive kulfiber stænger 134mm OD 1.3mm for de yderste stand off.
• 16 vinyl endedutter ID 2mm (2 for Stoppers)
• 3 vinyl endedutter ID 3mm
• 0.5m ripstop polyester Icarex P31 eller Ventex til sejlet
• 1.5m 20mm ripstop nylon
• Dacron næsen, forstærkninger, og lommer
• 3m styre snor
• tynd line til bagkanten af sejlet og til bow line
• krympeflex eller plastslange

sejlet

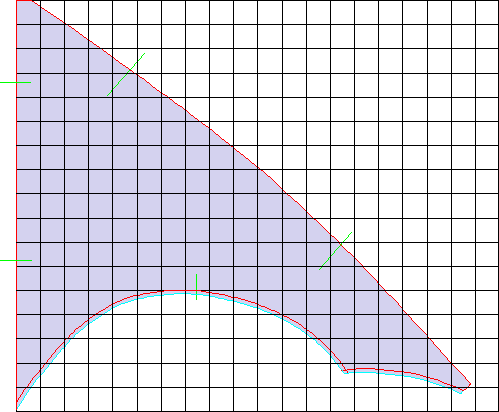

• lav en skabelon til sejlet. Hver firkant er 1" (25,4mm). Har du brug for et vector graphic format (DWG, CDR, DXF, HPGL) til plotning så send en e-mail ! til Ronald Kruger
  De røde linier er omridset af dragen. Cyan linien er sømtillæg til bagkanten. De grønne linier indikerer hvor stand off, forstærkninger, samlepunkt for vingesprederne.

• Skær sejlet ud at et stykke sejldug. husk at tage hensyn til trådretningen!

• Udskæring af bagkanten. Det er lidt tricky. Ombuk få centimeter ad gangen og så sy, så skulle det kunne lade sig gøre selv når man ikke er så rutineret på en symaskine. Brug zigzag . Du kan også vælge at varmskære sejlet i stedet for ( så skal du lige huske af bruge den røde streg på skabelonen).

• Fastgør et stykke line på vingespidsen, der hvor du senere skal sy lommen til side pindene fast. De skal bruges til at stramme sejlet op.

• Nu skal du lave lommerne til side pindene, brug to stykker ripstop nylon på 2 cm bredde, sy den fast til sejlet med zigzag.

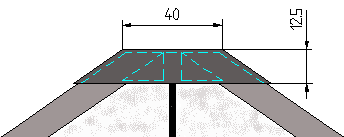

• Lav næsen af et stykke dacron på 2.5cm og sy den fast med lige ud sting
  Skær enderne af med en loddekolbe, (pas på ikke at skære i selve sejlet).
• Lav en forstærkning af 1cm x 15cm ripstop nylon og en af dacron på 1cm x 2cm.fold ripstop forstærkningen på midten og sy den på sejlet, så der ligger et lag rip stop på hver side af sejlet, altså for og bagside ( Se tegning). Brug zigzag. Dacron forstærkningen sys på, som vist på tegningen. Den skal bruges til at holde ryggraden på plads.
• Sy et lille stykke snor i bunden, så det danner en lille løkke. (se tegning) den skal bryges til at holde ryggraden på plads.

• Sy nu de 2 dacron forstærkninger til de yderste stand off på, Husk de skal sidde på begge sider af sejlet (se tegningerne)

• Skær to cirkler af dacron på 20mm. - de skal bruges til forstærkning af de inderste stand off.
  Fold og sy dem på.

• Skær to små firkanter af dacron, om monter dem på sejlets forside, der hvor de hhv. øverste og nederste spredere krydser ryggraden. De har til formål at beskytte sejlet mod slidtage fra sprederene.

• Skær de 4 huller i sidelommerne ( 2 på hver), der hvor sprederene skal monteres på sidepindene.
  Lav et 3 mm hul i sejlet (dacron forstærkningen) hvor de nederste spredere krydser ryggraden.

Skelettet

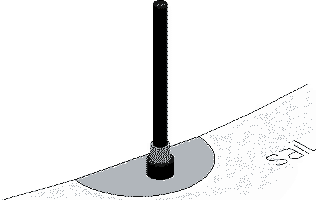

• Fastgør et lille stykke slange eller krympeflex på hver af de 4 stand off. Lad 1,5 mm af stand off´e stikke ud af slangen. Skær 4 små stykker af en endedut (2mm) (Du kan bruge resten af endedutten til toppen af sidepinden). Monter nu de små "ringe" af endedutten på slangen / krympeflexen ( en på hvor stand off).
  Prik et lille hul i dacron forstærkningen med en nål, og monter stand off´ne, lin dem fast med sekundlim.
• Monter et lille stykke slage i den anden enden af stand off´en.

• Lav et "T led" af en 3 mm endedut dvs. lav 2 stk 2mm huller, så hullerne passer med at den nederste spreder går igennem det ene hul og ryggraden går igennem det andet, så de to pinde holdes i den rette vinkel.

• lav et 2 mm hul i 8 endedutter (til sprederne og stand off´ne).

• Monter nu sidepindene i sidelommerne, husk at monterer endedutterne til sprederne.

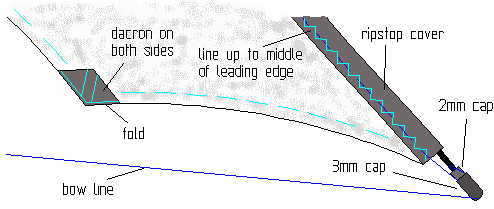

• Monter en 2 mm endedut forenden af de 2 sidepinde. Den snor vi tidligere syede i sidelommen, skal nu fastgøres til enden på sidepinden, dette gøres ved at stramme sejlet ud og derefter limes en 3 mm endedut oven på den 2 mm dut ( se detaljerne på det første billed).

• Monter nu ryggraden, husk at monterer endedutter i begge ender, sejlet strammes op, og snoren fastgøres på samme måde som med sidepindene, altså en 3mm endedut limet uden den 2 mm dut.

• Monter nu sprederne i de tilhørende endedutter på sidepindene. Nu skulle der gerne være 4 endedutter tilbage, de monteres på den nederste spreder (2 på hver side), og bruges til at holde de 4 stand off på plads.

Snore

• Monter bow linen fra endedutten på den ene sidepind via endedutten på ryggraden og afslut linen ved den modsatte sidepind.
• Stram bow linen op så sidepindene buer en anelse, således af dragen for et vingefang på 82,5 cm. Sørg for at hver halvdel af sejlet er nøjagtig lige store.

• Monter styre snorene efter målene på tegningen.Lav en lille løkke et et lille stykke snor til montering af flyvelinerne (Den blå på tegningen)


Så er der blot tilbage, at vente på at vinden lægger sig, så din nye Trick Tac kan komme ud og pynte på himlen.

Ronald Krueger (Germany)
Oversat 9. september 1997 af Claus Hansen

---

Send en mail til Claus Hansen og Ronald Kruger og fortæl om dinne oplevelser / erfaringer med Trick Tac´en.
