Bridage Connecteurs Structure Divers

Axe Horizontal Bord de fuite Bord d'attaque
0 = spine 0 86.5
1 0 ---
2 1.9 86.5
4 5.4 86
8 10.5 84.9
12 14.6 839.5
16 17.8 81.9
20 20.1 80.25
24 22.8 78.5
28 24.6 76.75
32 26.1 74.9
36  27.4 73
37 TENDEUR
40 28.3 droit jusqu'au point à 112cm
41
43 TENDEUR
44 29
48 29.5
52 29.9
56 30.2
60 30.5
64 30.7
68 30.8
72 30.8
76 30.7
80 30.6
84 30.3
88 29.9
92 29.5
96 28.9
100 28.4
104 27.7
108 27
112 26.2 37
116 25.3 35
120 24.5 32.9
124 23.5 30.9
128 22.6 28.8
132 21.6 26.7
136 20.7 24.5
140 = Pointe d'aile 22.1 22.1



Fichier à télécharger:
Plan

Bridage Longueur depuis la barre

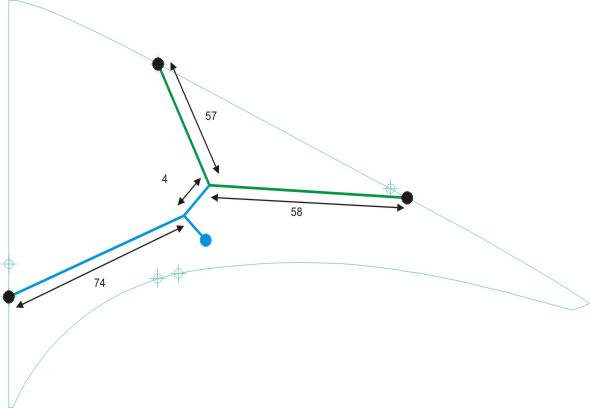

NEW Le bridage en image
Incidence 57 cm (position neutre)
Intérieur 74 cm
Extérieur 58 cm
Turbo 4 cm

Le bridage ne se fixe pas à la croix centrale, ni exactement au APA des vergues basses, veuillez regarder le tableau ci-dessous pour les côtes exactes.
Distance Nez -> (axe de la pièce)

APA Top cross 35 cm
Bloque yoyo 57 cm
APA Vergue basse 99 cm
Croix centrale 59 cm

Attache bride extérieure 101.5 cm
Attache bride intérieure 66 cm
Barre Longueur Carbone
Bord d'attaque 155 cm SkyShark P300
Vergues basses 79 cm SkyShark P300
Top cross 59.7 cm Structil 6mm
Spine 86.5 cm Structil + Skyshark

Divers

Lest dans la spine ~20 g
Tendeur 24.8 cm
Tendeur vis Atelier et APA

Le bord de fuite est réalisé avec une bande de mylar de 2cm de large qui suit le bord de fuite, j'ai laissé une marge de 1cm pour faire un ourlet.
Bord d'attaque en Dacron de 5cm de large
La spine est composée d'une baguette de stuctil HM de 6mm de diamètre et de 82,5cm de long, puis j'ajoute un bout de Skyshark, afin d'allonger la spine de 4cm. J'en profite également pour glisser un lest composé d'une barre cylindrique en laiton de 6mm de diamètre.
